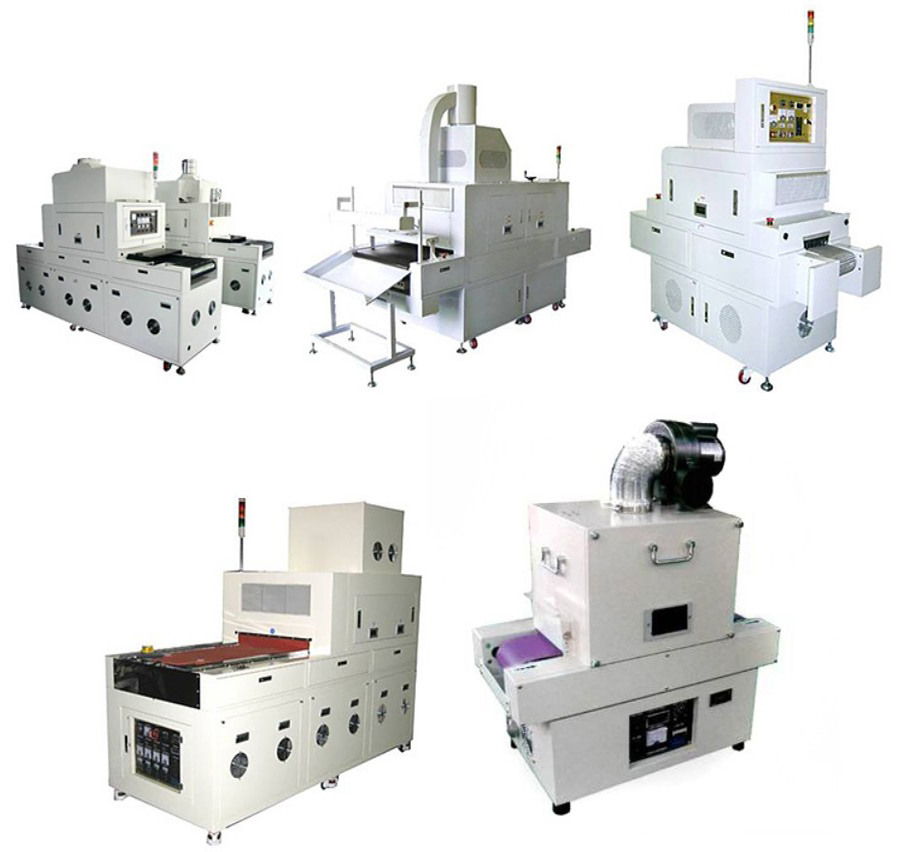

UV 경화기(CONVEYER)

•

  상면/측면 UV경화 시스템

•

  Dimension : 3000(L)x550(W)x1670(H) - 주문제작 사양에 따라 변경 가능

•

  최대제품 사이즈(폭) : 250mm(Width)

•

  상면(평면) / 측면(곡면) UV경화용으로 사용되어지며, 열에 약한 제품의 경화에도 사용할 수 있도록 제작된 시스템

•

  램프사용 타이머, 램프 업/다운(Bolt&Nut)조절장치, 램프소등 감지장치 기본장착

•

  특수롤러 장착으로 벨트 쏠림을 근본적으로 해결하였으며 콘베이어의 정역회전가능하다.

•

  특수 석영관 사용으로 제품표면에 전달되는 열을 획기적으로 줄일 수 있다.

•

  작업대기 시 냉각장치, 컨베이어, 메인전원을 OFF해주는 자동 전원 컨트롤 기능 탑재.

• 경화속도(Curing Speed)

  1~13m/min

• 콘베어 길이(Conveyor Length)

  3,000mm

• 컨베이어 폭(Conveyor Width)

  550mm

• UV램프(UV Lamp)

  수은()

• UV램프 수량(Quantity)

  4 EA

• 반사갓 모듈(Reflevctor Module)

  Aminluum

• 조사거리 조절장치(Lamp House Height Control)

  볼트&넛트타입 (Bolt&Nut Type)

• 자외선 광량 조절장치(UV intensity Control System)

  1 step intensity (80~100W)

• 광 필터링 장치

  Cold filter (Hot mirror) - Optional

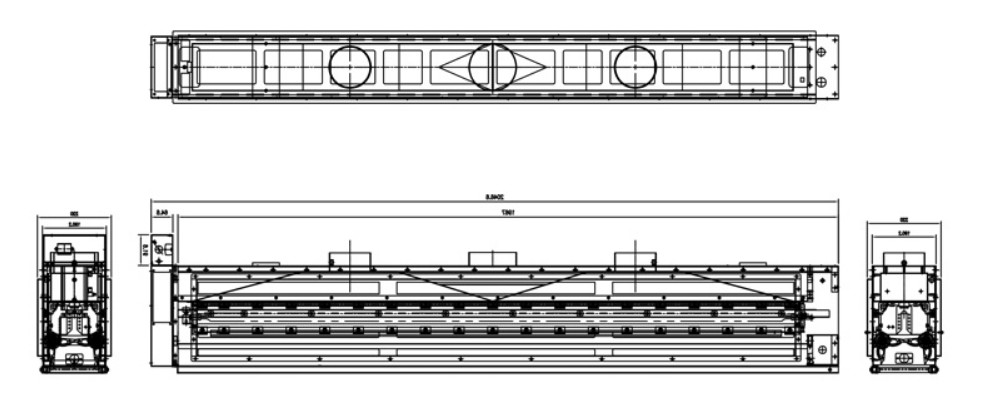

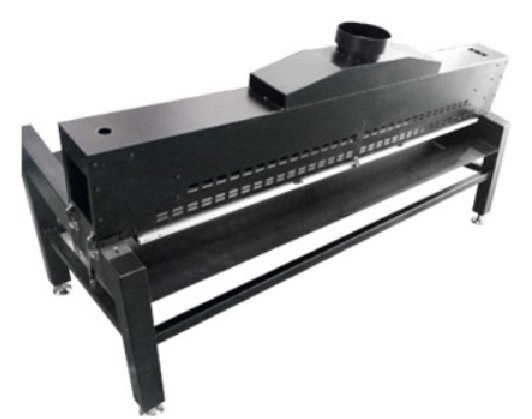

UV 경화기(SHUTTER)

•

  공압식 Shutter Type (Roll TO Roll Film)에 적합

•

  T Type Power Feed Back Control (5KVA ~ 24KVA)

•

  전자식 안정기 Type으로 Power 변경가능.

•

  Intensive Research Type

•

  Cold Mirror, Hot Mirror Type

•

  Inside Reflect Module 분리 or 고정가능

•

  공랭식 2H/P 급 배기 System

•

  Lamp Bar Type Hg, Fe 선택(500x620 ~ 1700x1820)

UV LED 경화기

•

  UV Chamber 형태 저온 경화기 구현에 탁월함.

•

  Power Supply 3 Channel까지 확장 Width 가능함.

•

  Conveyer식으로 생산성 향상 및 경화폭 조사 UP, DOWN 조절가능.

•

  파장영역, 365, 385, 395, 405nm중 택 1.

•

  공랭식으로 별도 냉각장치 불필요.
