IR, MIR 건조기

파장영역 1.0 ~ 10㎛ 범위의 전자기파이며, 일반적으로 적외선 건조라인이라 함은 원적외선을 (Far wave Infra Red) 이용 합니다. 열복사란 물질을 구성하는 원자의 집단이 열에 의해서 들뜨게 되어, 그 결과 전자기파를 복사하는 현상을 말하며, 온도복사 열방사 라고도 합니다. IR 열에너지는 코팅된 금속이나, 비금속 계열 및 각종 수지(플라스틱)의 제품건조에 적합한 파장대역을 가지고 있으며, 특히, 수성도료, 고분자수지(플라스틱), 유리등의 건조에 있어 탁월한 특성을 가지고 있습니다. 이러한 적외선 파장대를 다시 세부적으로 나누면 근-중-원 적외선으로 나눌 수 있는데 MIR(중 적외선, Medium wave Infra Red)은 2.0 ~ 5.0㎛ 범위인 중간정도에 해당하며, 중 적외선은 기존의 IR건조시스템과 유사하지만 효율이 더 높은 것이 특징입니다.

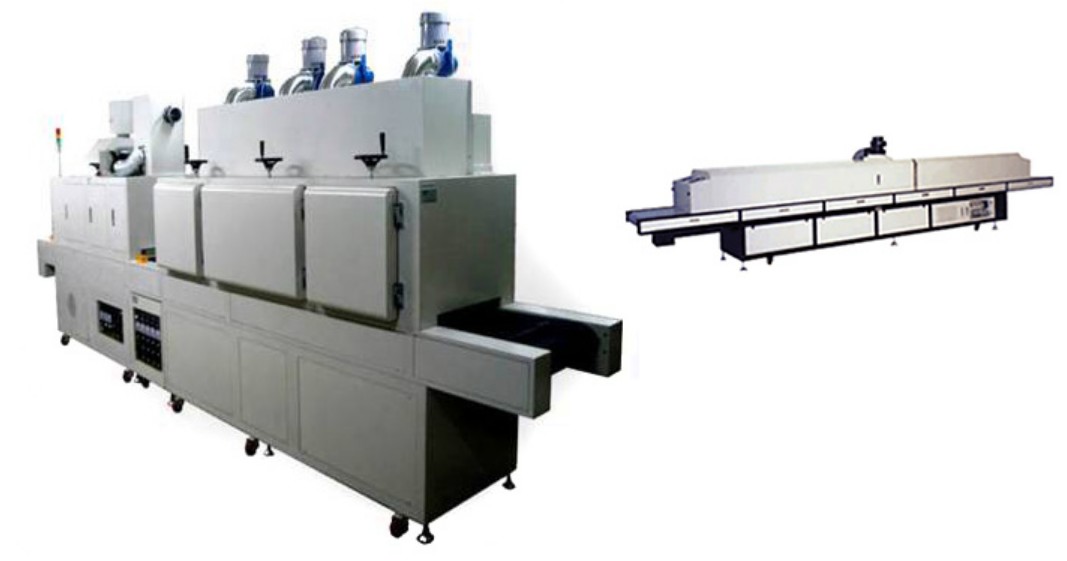

IR/MIR 건조시스템 생산라인의 주 형태는 크게 2가지로 나누어 볼 수 있는데 Box(오븐형) 과 생산공정 상 앞/뒤 연계성 및 작업성, 효율을 고려하여 실제로는 컨베이어타입(Conveyor Line Type) 건조라인이 가장 많이 사용되고 있습니다.

• System Dimension(mm)

  7500(L)x1000(W)x1900(H)

• 건조속도(Drying Speed)

  0.2 ~ 2m/min

• 콘베어 길이(Conveyor Length)

  7,500 ~ 9000mm

• 컨베이어 폭(Conveyor Width)

  440 ~ 800mm

• IR(열선) DRYING Module

  Infra-Red Lamp 500Wx10 ~ 20EA / 선택사양 – MIR Emitter Module : 600 ~ 1500Wx12 ~ 24EA

• System Max(Peak) Temperature

  300’c

• 조사거리 조절장치(Lamp House Height Control)

  핸들타입 (Handle Type)

• 제품 적용

  PET / PMMA 등(Sheet, Film), 전지(연료전지, 2차전지) 건조공정, PVC 라미네이팅 표면, TFT-LCD용 각종 필름 건조공정, Thin Glass, Touch Screen, 외장 코팅건조 등
